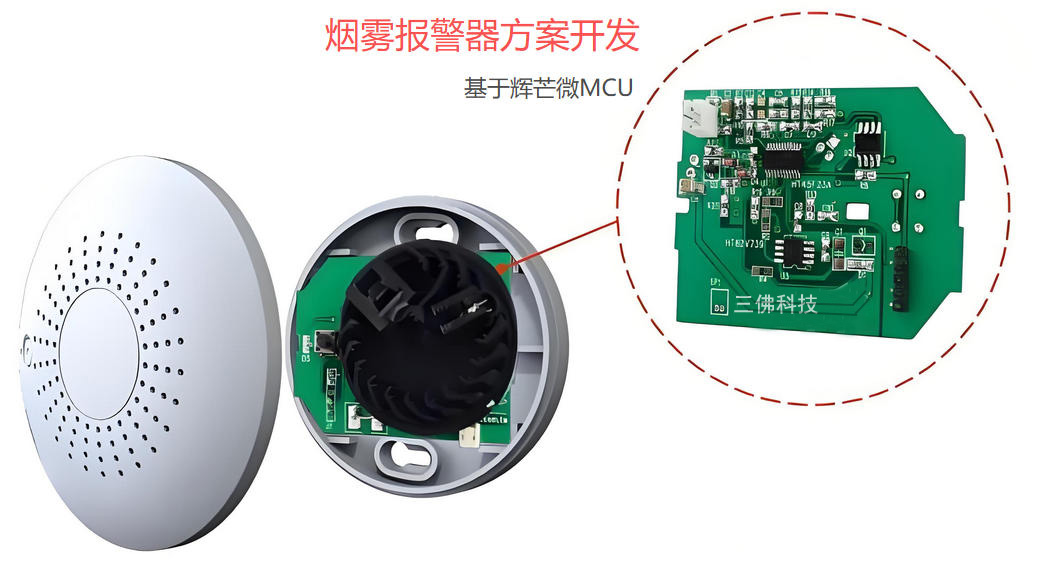

火災中最致命的不是明火，而是濃煙。煙霧報警器作為“第一道生命線”，卻常被詬病誤報、功耗高、維護難。如何讓報警器“更準、更省電、更聰明”？為了提升煙霧報警器的性能和可靠性，同時降低成本，深圳三佛科技推出了基于輝芒微8位MCU的煙霧報警器方案。該方案不僅實現了高精度的煙霧檢測和智能報警功能，還通過低功耗設計和長壽命電池管理，確保了設備的穩定運行。

系統框圖

┌--------- 3 V鋰電 ---------┐
│ 電池管理+升壓至5 V │
└-----┬------------┬----------┘
 │ │
 ▼ ▼
 光電迷宮 高阻運放
 紅光LED RGB燈環
 蜂鳴器 觸摸/按鍵
 自檢紅外 低電壓檢測
 ▲ ▲
 │ │
 └-----┬------┘
 輝芒微MCU

核心功能場景

深圳三佛科技推出的煙霧報警器方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

1. 光電迷宮+自學習算法

    MCU驅動紅外LED，1 kHz調制采樣，隔離環境光干擾；運行“中值濾波+滑動平均”算法，靈敏度可調，杜絕廚房蒸汽誤報。

    自學習模式：上電24 h內記錄環境基線，動態設定報警閾值，灰塵累積>30 %自動補償。

2. 三檔靈敏度+一鍵測試

    觸摸按鍵切換高/中/低檔；長按3 s進入測試模式，模擬煙霧濃度，蜂鳴+紅閃確認傳感器正常。

3. 聲光報警+靜音模式

    檢測到煙霧>3 s，立即驅動壓電蜂鳴器3 kHz斷續鳴叫，音量>85 dB@3 m；RGB燈環同步紅閃。
    夜間可短按靜音，僅燈閃，避免驚嚇?gòu)胗變骸?br/>

4. 低功耗長待機

    采樣間隙進入Stop模式，整機平均電流≈6 μA，2400 mAh電池可連續工作10年，滿足EN 14604待機標準。

    電池<2.6 V，每30 s黃燈閃+蜂鳴“滴”提示，欠壓<2.4 V自動閉鎖并上傳狀態（選配RF）。

5. 自檢+壽命提示

    每周自檢1次：LED老化、迷宮灰塵、電池內阻，異常閃黃燈+蜂鳴；使用5年橙燈提示“更換整機”。

應用場景

• 家用臥式/吸頂煙霧報警
• 酒店、公寓、宿舍批量安裝
• 倉庫、機房、充電樁火災預警
• 高端露營帳篷防火燈

結語

當煙霧濃度能被芯片精確到0.1 %/m，當環境漂移可自學習修正，輝芒微8位MCU把每一次呼吸都變成安全守護——讓火災止步于報警。以上就是深圳三佛科技分享的煙霧報警器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
