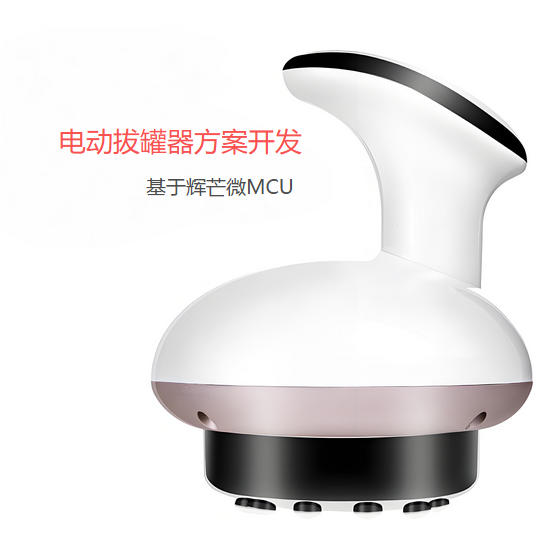

傳統拔火罐操作門檻高、明火風險大，手動抽氣罐又無法精準控制負壓值，常出現“過緊水泡、過松無效”的尷尬。隨著居家理療熱潮興起，用戶渴望一臺“一鍵定壓、智能泄壓、小巧便攜”的電動拔罐器。輝芒微8位MCU用單芯片集成「微型泵PWM+壓力傳感ADC+觸控按鍵+RGB燈顯+鋰電管理」，讓百元級電動拔罐器擁有“千元級”精準負壓與多重保護，真正實現“傻瓜式”專業拔罐。

系統框圖

┌--------- 5 V鋰電 ---------┐
│ 充電管理+升壓至6 V │
└-----┬------------┬--------┘
 │ │
 ▼ ▼
 微型真空泵 RGB燈環
 壓力傳感器 觸摸按鍵
 放氣閥 蜂鳴器
 NTC溫度 霍爾合蓋
 ▲ ▲
 │ │
 └-----┬------┘
 輝芒微MCU（SOP16）
 16 MHz │ 1 KB RAM

核心功能場景

深圳三佛科技推出的電動拔罐器方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：

1. -15 ~ -45 kPa精準定壓

    10位ADC+數字壓力傳感器，0.5 kPa分辨率；PID周期200 ms，穩態誤差±1 kPa。
    默認4檔負壓：舒緩/標準/深層/專業，一鍵切換，也可滑條無級微調。

2. 一鍵快泄+緩釋雙模式

    快泄：觸摸“放氣”鍵，全開電磁閥1 s，罐體瞬間脫落，避免拉扯皮膚。
    緩釋：MCU以10 kHz PWM控制微型閥，-2 kPa/s線性泄壓，適合敏感部位。

3. 倒計時理療+蜂鳴提醒

    5-60 min可設，倒計時結束先緩釋再蜂鳴，防止用戶忘記取罐。

4. 溫度補償+智能補壓

    NTC實時監測皮膚側溫度，溫度下降>2 ℃說明皮膚收縮，自動補壓至設定值，保證全程療效。

5. 低功耗&安全保護

    待機1.8 μA，400 mAh電池可連續工作3小時（-30 kPa負載）。
    壓力<-50 kPa或>60 ℃立即停機，燈環紅燈快閃+蜂鳴，保障使用安全。

軟件模塊（Keil C）

    bsp_system：時鐘、GPIO、PWM、ADC、TouchKey、低功耗
    vacuum_ctrl：PID穩壓、快泄/緩釋、補壓邏輯
    timer&ui：倒計時、蜂鳴、RGB燈效
    temp_comp：NTC溫度采樣、補償算法
    protect：過壓、過溫、欠壓、超時中斷保護

應用場景

• 家用便攜式拔罐器
• 美容會所小型負壓儀
• 辦公室肩頸放松杯
• 戶外12 V車載拔罐

結語

當負壓可以被芯片精準到0.5 kPa，當溫度變化成為補壓信號，輝芒微8位MCU把“穩、準、安全”寫進每一次吸附——讓每一罐都恰到好處，告別水泡與拉扯。以上就是深圳三佛科技分享的電動拔罐器方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
