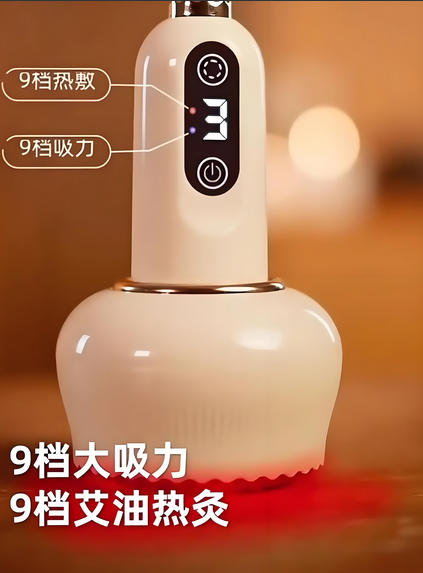

傳統的刮痧方式依賴于人工操作，力度和頻率難以控制，且需要專業技能。為了滿足市場對便捷、高效、專業刮痧工具的需求，深圳三佛科技推出了基于輝芒微8位MCU的電動刮痧儀方案。該方案不僅實現了無刷電機的精準控制和多檔力度調節，還通過恒溫、紅光理療和藍牙智能功能，為用戶提供了一種更加科學、便捷的刮痧體驗。
| 模塊 | 關鍵器件 | 亮點 |
|---|---|---|
| 電機 | 7 V 無刷直流扁平馬達 | 最高 10000 rpm，噪音 < 45 dB |
| 主控 | FT62F289-GB | 8 位 MCU，12-bit ADC×2，硬件互補 PWM |
| 力度 | 0.8 mm 偏心輪 + 霍爾測速 | 8 檔振幅 0.6–3 mm 可調 |
| 恒溫 | PTC 陶瓷片 + NTC 探頭 | 42 ℃ ±1 ℃，PID 控溫 |
| 紅光 | 630 nm LED×4 | 6500 mcd，促進局部循環 |
| 傳感 | 皮膚接觸電極 | 離膚停止，防止空轉 |
| 供電 | 400 mAh 鋰聚合物 | 5 V 快充 25 min，續航 90 min |
| 交互 | 1 觸摸環 + 3 色燈環 | 單擊換擋，長按鎖童 |
| 資源 | 用途 | 說明 |
|---|---|---|
| Flash 8 KB | 3 KB 電機矢量表 + 2 KB PID + 3 KB BLE | 支持 FOTA |
| RAM 512 B | 128 B 溫度環 + 64 B 電流緩存 | Q15 定點 |
| ADC 12-bit×2 | 皮膚阻抗、發熱溫度 | 硬件過溫/低壓 |
| Timer0/1 | 20 kHz 電機 PWM + 1 kHz 溫度環 | 零抖動 |
| GPIO 15 | 4 路 LED、1 路觸摸、2 路電機、3 路 NTC | 全復用 |
深圳三佛科技推出的電動刮痧儀方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
觸摸環循環：
① 輕柔 4000 rpm
② 標準 6000 rpm
③ 深層 8000 rpm
… ⑨脈沖 10000 rpm
每檔振幅實時霍爾閉環，力度一致性 ±5 %。
42 ℃ PID 控溫，NTC 每 0.5 s 采樣，超 45 ℃立即降功率并閃紅燈。
630 nm 紅光與刮痧同步，官方小程序可選“紅光優先”模式，加速瘀斑消散。
低功耗 & 快充
待機 6 μA；5 V 1 A 磁吸快充 25 min 滿血，每天 10 min 可用一周。
微信 3 秒連接：自定義力度、時長、紅光開關；OTA 升級 60 s。
? 離膚 0.3 s 停電機
? 童鎖：雙擊 1 s 鎖定
? 15 min 超時自動關機
以上就是深圳三佛科技分享的電動刮痧儀方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
